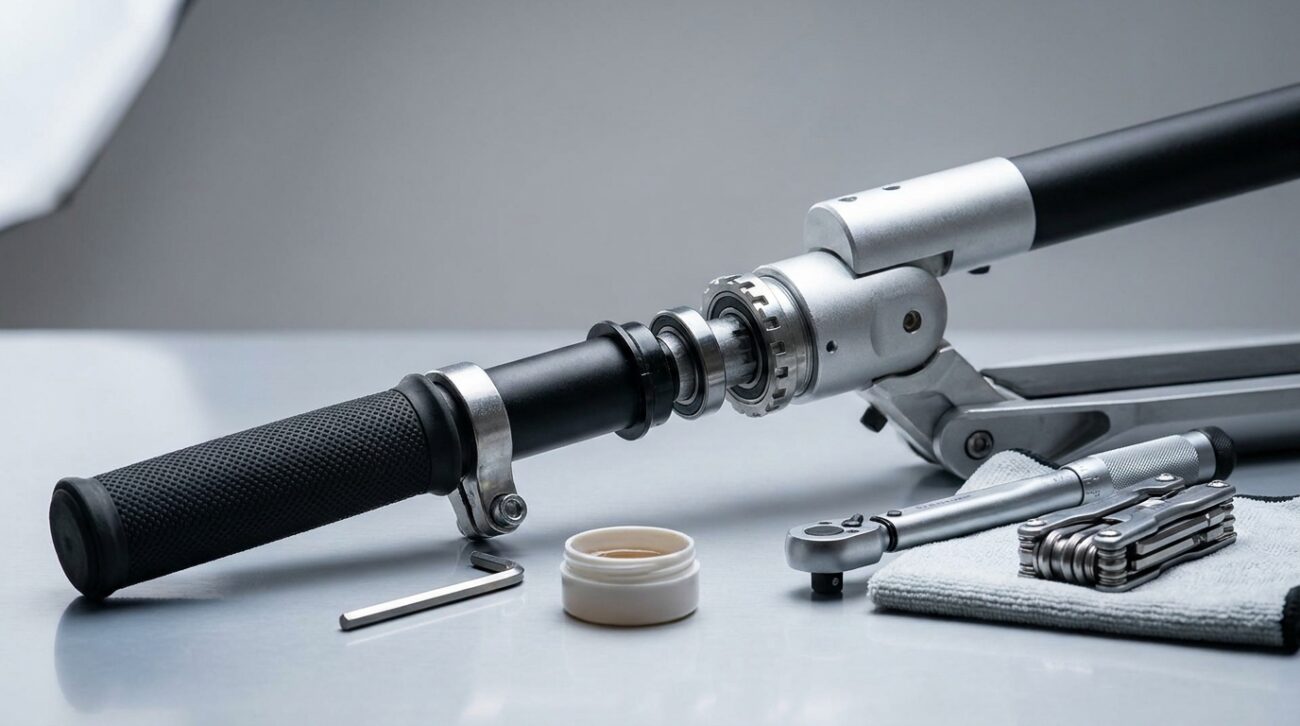

Luz na kierownicy hulajnogi – skąd się bierze i jak go usunąć?
Luz na kierownicy hulajnogi to najczęstsza, a zarazem najbardziej niebezpieczna usterka eksploatacyjna w pojazdach mikromobilnych. Ignorowanie tego problemu prowadzi do utraty precyzji prowadzenia oraz generuje kosztowne uszkodzenia strukturalne główki ramy. Jako inżynier na co dzień zajmujący się mechaniką pojazdów elektrycznych, widziałem setki zniszczonych sterów, których można było łatwo uratować.
Zrozumienie, dlaczego sztyca zaczyna się chwiać, wymaga spojrzenia na hulajnogę jak na precyzyjną maszynę. Niezależnie od tego, czy posiadasz potężny model elektryczny, czy wyczynową hulajnogę do skateparku, fizyka oddziałująca na łożyska sterowe (headset bearings) jest bezlitosna. W tym artykule rozłożymy problem luzów na czynniki pierwsze, wykorzystując twarde dane techniczne oraz metody naprawcze stosowane w autoryzowanych serwisach.
Skąd dokładnie bierze się luz na kierownicy hulajnogi?
Przyczyny powstawania luzów w układzie kierowniczym wynikają bezpośrednio z wibracji i przeciążeń, jakim poddawane są połączenia mechaniczne. Każde gwałtowne hamowanie, najechanie na krawężnik czy skok na rampie transferuje energię kinetyczną prosto w punkt łączenia sztycy z widelcem.
Najczęściej identyfikowane przez ekspertów źródła tego problemu to:
- Poluzowanie połączeń śrubowych: Drgania o wysokiej częstotliwości powodują naturalne „odpracowanie” gwintów w mechanizmie składania. Dotyczy to zwłaszcza śrub pionowych i poziomych w popularnych modelach miejskich, na co często zwracają uwagę specjaliści [Źródło 1].
- Degradacja łożysk sterów (headsetu): Piasek, wszechobecny kurz i wilgoć wnikają w fabryczne łożyska wiankowe lub maszynowe. Zjawisko to objawia się charakterystycznym ruchem „przód-tył” wyczuwalnym na samym dole kolumny [Źródło 2].
- Wytarcie mechanizmu składania: Metalowe elementy zaczepów (haki, zawiasy) ulegają powolnym mikro-odkształceniom na skutek tarcia. Powstaje szczelina, która potęguje stukanie.
- Utrata kompresji (modele wyczynowe): W hulajnogach sportowych brak odpowiedniego naciągu pionowej śruby kompresyjnej dociskającej widelec natychmiast generuje luzy. Wymaga to kalibracji systemów kompresji (SCS, HIC, IHC, ICS), co dokładnie opisują instrukcje serwisowe [Źródło 3].
Czego nie dowiesz się ze zwykłych poradników – inżynieryjna fizyka zniszczeń
Kolumna kierownicy hulajnogi działa na użytkownika i maszynę jak klasyczna dźwignia o potężnym przełożeniu. To właśnie to zjawisko fizyczne odpowiada za błyskawiczne wycieranie się komponentów. W mojej codziennej praktyce inżynieryjnej zauważyłem, że większość użytkowników nie zdaje sobie sprawy z sił, jakie sami generują.
Wykonajmy proste wyliczenie. Przyjmując, że wysokość kolumny kierownicy to 100 cm (1 metr), a rozstaw łożysk sterowych ukrytych w główce ramy wynosi zaledwie 10 cm, otrzymujemy brutalne przełożenie dźwigni na poziomie 1:10. Co to oznacza w praktyce?
„Każde 10 kg nacisku wywieranego na rączki kierownicy podczas gwałtownego hamowania, uderza w gniazda mocujące łożysk sterów (bearing cups) z siłą aż 100 kg. Jazda z luźną kierownicą sprawia, że ta energia zamiast płynnie się rozkładać, dosłownie wybija aluminiowe gniazda, trwale niszcząc ramę pojazdu.”
Jak trwale usunąć luz w mechanizmie składania i sterach?
Skuteczne kasowanie luzów wymaga odejścia od siłowego dokręcania śrub na rzecz precyzyjnej chemii warsztatowej i odpowiednich materiałów tłumiących. Zastosowanie odpowiedniej procedury drastycznie wydłuża żywotność układu kierowniczego.
Krok 1: Chemiczne zabezpieczanie gwintów (Klej anaerobowy)
Kluczowym elementem eliminacji nawracających luzów jest aplikacja kleju anaerobowego (beztlenowego) o średniej mocy zerwania. Jest to specjalny preparat, który polimeryzuje w kontakcie z metalem dopiero po odcięciu dopływu tlenu, tworząc twardą strukturę plastiku wewnątrz gwintu. Eksperci z portali zajmujących się mikromobilnością [Źródło 4] jednoznacznie wskazują, że preparaty takie jak Loctite 243 lub CX80 RC42 (kolor niebieski) to absolutny fundament serwisu. Przed nałożeniem kropli kleju, gwint należy bezwzględnie odtłuścić zmywaczem do hamulców.
Krok 2: Instalacja podkładek elastomerowych
W przypadku wyrobionych zawiasów w popularnych e-hulajnogach stosuje się tzw. „motylki”. Jest to podkładka elastomerowa niwelująca tarcie metal-metal. Ich dobór nie może być przypadkowy, co często jest tematem dyskusji na forach technicznych [Źródło 5]. Zastosowanie zbyt grubej podkładki na siłę doprowadzi do pęknięcia haka zamykającego w trakcie jazdy!
| Grubość elastomeru | Zastosowanie (Stan zużycia zawiasu) | Ryzyko uszkodzenia haka |
|---|---|---|
| 0,4 mm | Nowe hulajnogi, lekko wyczuwalny luz boczny. | Bardzo niskie. Bezpieczny wybór. |
| 0,6 mm – 0,8 mm | Średnio wyeksploatowane pojazdy z wyraźnym stukotem. | Średnie. Wymaga wyczucia przy zamykaniu. |
| 1,2 mm | Ekstremalnie zużyty mechanizm składania. | Wysokie! Używać tylko w skrajnych przypadkach. |
Z mojego warsztatu: błędy kompresji i mit WD-40
Regulacja naciągu kolumny wymaga inżynieryjnego wyczucia. Najczęstszym błędem, z jakim spotykam się diagnozując hulajnogi wyczynowe, jest miażdżenie łożysk poprzez zbyt mocne dokręcenie śruby kompresyjnej (pionowej).
Podczas dokręcania systemów docisku sterów zaleca się korektę o zaledwie 1/4 do maksymalnie 1/2 obrotu klucza imbusowego, po czym należy bezwzględnie sprawdzić płynność obrotu kierownicy. Jeśli kierownica nie wraca swobodnie do pozycji centralnej – łożyska zostały zgniecione i wkrótce ulegną zatarciu.
Kolejnym grzechem głównym jest traktowanie trzeszczących sterów preparatem WD-40. Środki penetrujące wymywają fabryczny, gęsty smar litowy z łożysk. Skutkuje to tymczasową ciszą, po której następuje sucha praca metalu o metal i permanentne zniszczenie bieżni łożyska, o czym głośno ostrzegają specjaliści od sprzętu wyczynowego [Źródło 3].
Jaka jest prawidłowa kolejność dokręcania śrub w kolumnie z zawieszeniem?
W zaawansowanych sztycach i mostkach (np. przy modyfikacjach typu Monorim) kluczem do sukcesu jest odpowiednia sekwencja blokowania elementów. Błędna kolejność sprawi, że luz powróci po kilku kilometrach.
Prawidłowa procedura serwisowa wygląda następująco:
- Luzujemy całkowicie wszystkie śruby poziome (zaciskowe) u podstawy kolumny/mostka.
- Dokręcamy pionową śrubę kompresyjną wewnątrz rury (kasując luz pionowy), obracając klucz o 1/4 obrotu. Sprawdzamy płynność działania sterów.
- Dopiero gdy luz „góra-dół” zniknie, a kierownica kręci się płynnie, na przemian i równomiernie dokręcamy boczne śruby poziome (najlepiej na klej anaerobowy).
Podsumowanie
Luz na kierownicy to zjawisko naturalne w procesie eksploatacji pojazdów jednośladowych, jednak jego bagatelizowanie to prosta droga do wypadku i zniszczenia ramy. Świadome podejście do fizyki układu kierowniczego, stosowanie klejów beztlenowych oraz mikrometryczna precyzja przy dokręcaniu systemów kompresji (SCS, IHC) pozwolą cieszyć się sztywnym i przewidywalnym pojazdem przez tysiące kilometrów.
Bibliografia i źródła
- [Źródło 1] (hndelectric.pl)
- [Źródło 2] (naprawa-hulajnogi.pl)
- [Źródło 3] (scootive.pl)
- [Źródło 4] (smartride.pl)
- [Źródło 5] (miuipolska.pl)
FAQ – najczęściej zadawane pytania
Jakie są główne przyczyny powstawania luzu na kierownicy hulajnogi?
Luz wynika najczęściej z poluzowania śrub pod wpływem wibracji, zużycia łożysk sterów przez brud i wilgoć, mechanicznego wytarcia elementów składania oraz utraty kompresji w modelach wyczynowych.
Dlaczego jazda z luźną kierownicą może doprowadzić do zniszczenia ramy?
Kolumna kierownicy działa jak dźwignia o przełożeniu ok. 1:10. Luz sprawia, że energia uderzeń nie rozkłada się płynnie, lecz punktowo wybija aluminiowe gniazda łożysk, co trwale uszkadza konstrukcję pojazdu.
Jak trwale zabezpieczyć śruby przed odkręcaniem się?
Najskuteczniejszą metodą jest zastosowanie kleju anaerobowego o średniej mocy (np. Loctite 243) na uprzednio odtłuszczone gwinty, co zapobiega ich naturalnemu odpracowaniu pod wpływem drgań.
O czym należy pamiętać przy stosowaniu podkładek elastomerowych (motylków)?
Kluczowy jest dobór grubości podkładki do stopnia zużycia zawiasu. Użycie zbyt grubego elastomeru (powyżej 1 mm) na siłę może spowodować pęknięcie haka zamykającego mechanizm w trakcie jazdy.
Dlaczego nie wolno używać WD-40 do trzeszczących sterów?
Preparaty penetrujące typu WD-40 wymywają fabryczny smar litowy z łożysk. Powoduje to chwilową ciszę, ale prowadzi do szybkiego zniszczenia bieżni łożyska poprzez pracę metalu o metal.
Jaka jest prawidłowa kolejność dokręcania śrub w kolumnie kierownicy?
Należy najpierw poluzować śruby poziome, następnie dokręcić pionową śrubę kompresyjną o 1/4 lub 1/2 obrotu do momentu skasowania luzu pionowego, a na samym końcu równomiernie dokręcić śruby poziome.
